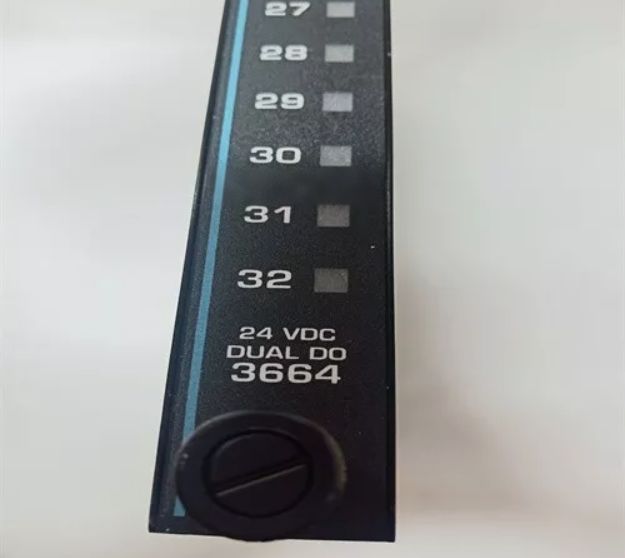

3664 Двухканальный модуль цифрового выхода Invensys Triconex

3664 Модуль цифрового вывода Invensys Triconex

Подробная информация о продукте:

Описание:

Модули с двойным цифровым выходом (DDO) получают выходные сигналы от основных процессоров по одному параллельному или последовательному пути и применяют процесс голосования 2 из 3 индивидуально к каждому коммутатору.Коммутаторы производят один выходный сигнал, который затем передается на конец поляВ то время как четырехкратная выходная схема на TMR-модулях обеспечивает множественную избыточность для всех критических путей сигнала, двойная схема обеспечивает достаточно избыточности для обеспечения безопасной работы.

Двойной модуль оптимизирован для тех программ управления, критически важных для безопасности, где низкая стоимость важнее максимальной доступности.Двойные цифровые выходные модули имеют схему обратного напряжения, которая проверяет работу каждого выходного переключателя независимо от наличия нагрузки
Если обнаруженное напряжение поля не совпадает с командованным состоянием выходной точки,
Показатель сигнализации загрузки/физификации.

Кроме того, на каждом канале и схеме двойного цифрового выходного модуля выполняется постоянная диагностика.который в свою очередь активирует сигнал тревоги шассиДвойной модуль работает нормально при наличии большинства одиночных неисправностей и может работать нормально при некоторых видах множественных неисправностей, но неисправности с застрявшим отключением являются исключением.Если один из выходной переключателей имеет застрявший отключенный отказ, выход переходит в состояние "OFF" и может возникнуть сбой при переключении на горячий запасный модуль.

Двойные цифровые выходные модули поддерживают возможность горячего запаса, что позволяет замены неисправного модуля в режиме онлайн.
с ключом для предотвращения неправильной установки в конфигурированном шасси.

Дуальные цифровые выходные модули требуют отдельной внешней терминационной панели (ETP) с кабельным интерфейсом к заднему плану Tricon.,поэтому мощность поля должна быть подключена к каждой выходной точке на конце поля.
