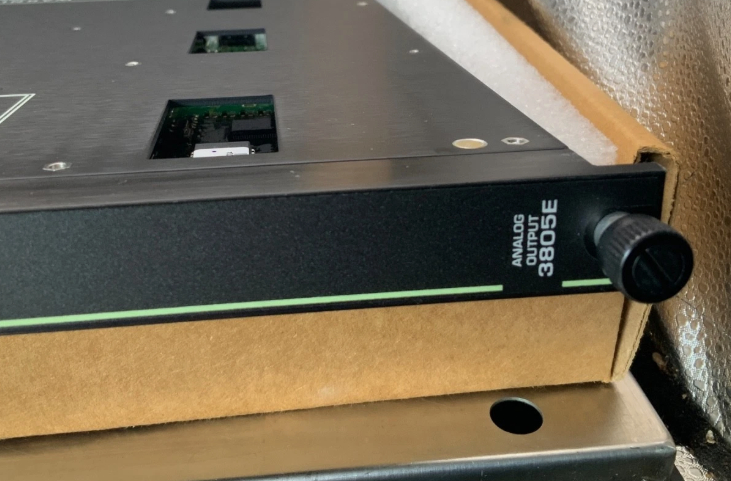

Модуль аналогового выхода Invensys Triconex 3805E

3805E Аналоговый выходной модуль Invensys Triconex

Информация о продукте:

Описание:

Аналоговый выходной (AO) модуль получает выходные сигналы от основного процессорного модуля по каждому из трех каналов. Затем каждый набор данных голосуется, и выбирается исправный канал для управления восемью выходами. Модуль контролирует свои собственные текущие выходы (в виде входных напряжений) и поддерживает внутренний эталон напряжения для обеспечения самокалибровки и информации о работоспособности модуля. Каждый канал на модуле имеет цепь обратной связи по току, которая проверяет точность и наличие аналоговых сигналов независимо от наличия нагрузки или выбора канала. Конструкция модуля предотвращает подачу аналогового сигнала в поле невыбранным каналом.

Кроме того, на каждом канале и цепи модуля выполняется текущая диагностика. Сбой любой диагностики деактивирует неисправный канал и активирует индикатор неисправности, который, в свою очередь, активирует сигнализацию шасси. Индикатор неисправности модуля просто указывает на неисправность канала, а не на сбой модуля. Модуль продолжает работать правильно, даже если неисправны до двух каналов. Обнаружение обрыва цепи обеспечивается индикатором НАГРУЗКИ, который активируется, если модуль не может подать ток на один или несколько выходов.

Модуль обеспечивает резервные источники питания контура с отдельными индикаторами питания и предохранителей, называемыми PWR1 и PWR2. Внешние источники питания контура для аналоговых выходов должны предоставляться пользователем. Каждый аналоговый выходной модуль требует до 1 ампера при 24-42,5 вольтах. Индикатор НАГРУЗКИ активируется, если обнаружен обрыв цепи на одной или нескольких выходных точках. PWR1 и PWR2 включены, если присутствует питание контура.
