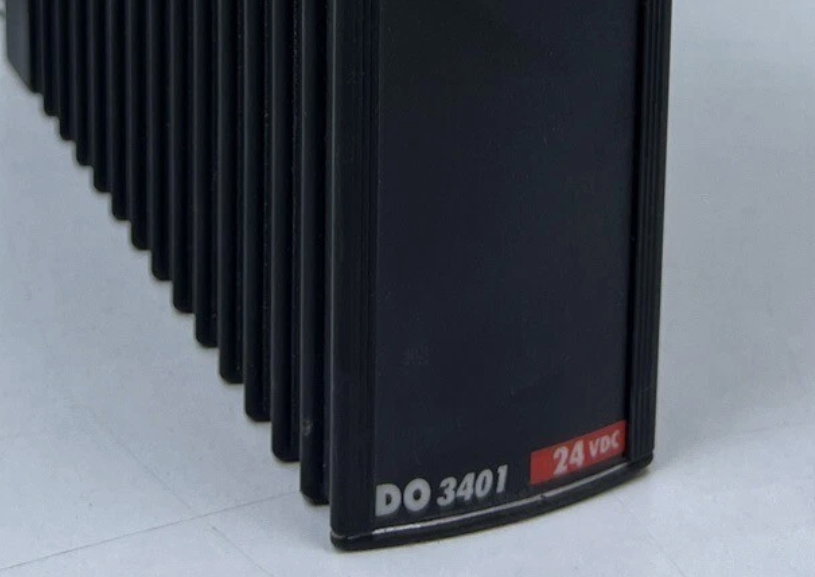

DO3401 Invensys Triconex Digital Output Module

DO3401 Цифровой выходный модуль Invensys Triconex

Подробная информация о продукте:

Описание:

Каждый цифровой выходной модуль TMR имеет три изолированных набора электроники, называемых каналами, которые независимо принимают данные от MP, связанных с каждым каналом.Каналы используют запатентованную схему Quad Voter для голосования по отдельным выходным сигналам, когда они применяются к нагрузкеЭта избирательная схема основана на параллельных последовательных путях, которые передают энергию, если два из трех переключателей (каналы A и B, или каналы B и C, или каналы A и C) приказывают им закрыться.Квад-воторные схемы имеют множественную избыточность на всех критических сигнальных путяхДля каждой точки модуль DO периодически выполняет процедуру диагностики выхода избирателей (OVD).Для обеспечения безопасной работы без ограничений при различных сценариях множественных сбоев, OVD обнаруживает и сигнализирует о таких типах неисправностей:

• Все точки наклеивания и отклеивания обнаруживаются менее чем за 500 миллисекунд.

• переключатели: обнаруживаются все включенные или отключенные переключатели или связанные с ними схемы привода.
