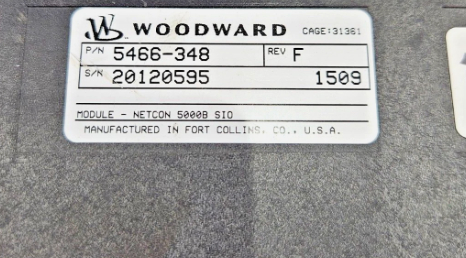

5466-348 Woodward Netcon 5000b модуль SIO

5466-348 Модуль Woodward NetCon

Подробная информация о продукте:

Дополнительная информация:

Описание:

Этот модуль привода привода принимает цифровую информацию от процессора и генерирует четыре пропорциональных сигнала привода-водителя.Эти сигналы пропорциональны, и их максимальный диапазон составляет от 0 до 25 mAdc или от 0 до 200 mAdc.На рисунке 10-5 показана блок-схема четырехканального модуля привода привода.

Микроконтроллер масштабирует значения с использованием констант калибровки, хранящихся в EEPROM, и планирует выходы в нужное время.Микроконтроллер отслеживает выходное напряжение и ток каждого канала и предупреждает систему о любых канала и нагрузки неисправностей. Система может индивидуально
Если обнаружен сбой, препятствующий работе модуля, либо микроконтроллером, либо системой, светодиод FAULT будет включаться.

10.3.3·Установка
Модули сдвигаются в гиды карт в шасси контроллера и подключаются к материнской плате.Также в верхней и нижней части модуля есть две ручки, которые, когда переключается (выдвигается наружу), перемещайте модули достаточно далеко, чтобы платы отключали разъемы материнской платы.

10.3.4FTM Ссылка
См. главу 13 для получения полной информации о полевой проводке для четырехканального модуля привода FTM. См. приложение А для перекрестной ссылки на номера деталей для модулей, FTM и кабелей.

10.3.5"Устранение неполадок
Каждый модуль ввода/вывода имеет красный светодиод, который указывает на состояние модуля.Твердо красный светодиод указывает на то, что контроллер привода не взаимодействует с модулем процессораМигающие красные светодиоды указывают на внутреннюю проблему с модулем, и рекомендуется замена модуля.
