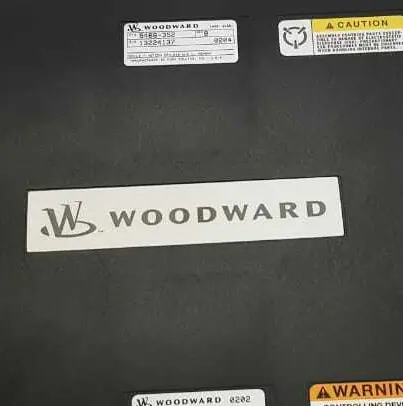

5466-352 Woodward Netcon CPU_040 без памяти

5466-352 Woodward NETCON CPU_040 W/O LL MEMORY

Информация о продукте:

Дополнительная информация:

Описание:

Этот модуль драйвера привода получает цифровую информацию от ЦП и генерирует четыре пропорциональных сигнала драйвера привода. Эти сигналы пропорциональны, и их максимальный диапазон составляет от 0 до 25 мА постоянного тока или от 0 до 200 мА постоянного тока. Рисунок 10-5 представляет собой блок-схему четырехканального модуля драйвера привода. Система записывает выходные значения в двухпортовую память через интерфейс VME-bus.

Микроконтроллер масштабирует значения, используя калибровочные константы, хранящиеся в EEPROM, и планирует выходные данные в нужное время. Микроконтроллер контролирует выходное напряжение и ток каждого канала и предупреждает систему о любых неисправностях канала и нагрузки. Система может индивидуально
отключить драйверы тока. Если обнаружена неисправность, которая препятствует работе модуля, либо микроконтроллером, либо системой, загорится светодиод FAULT.

10.3.3—Установка
Модули вставляются в направляющие для плат в шасси контроллера и подключаются к материнской плате. Модули удерживаются на месте двумя винтами, один вверху и один внизу передней панели. Также вверху и внизу модуля находятся две ручки, которые при переключении (выдвижении наружу) перемещают модули наружу ровно настолько, чтобы платы отсоединились от разъемов материнской платы.

10.3.4—Справка по FTM
См. главу 13 для получения полной информации о полевой проводке для четырехканального модуля привода FTM. См. Приложение A для перекрестной ссылки номеров деталей для модулей, FTM и кабелей.

10.3.5—Поиск и устранение неисправностей
Каждый модуль ввода/вывода имеет красный светодиод неисправности, который указывает состояние модуля. Этот светодиод поможет при поиске и устранении неисправностей, если у модуля возникнет проблема. Горящий красный светодиод указывает на то, что контроллер привода не обменивается данными с модулем ЦП. Мигающие красные светодиоды указывают на внутреннюю проблему с модулем, и рекомендуется заменить модуль.
