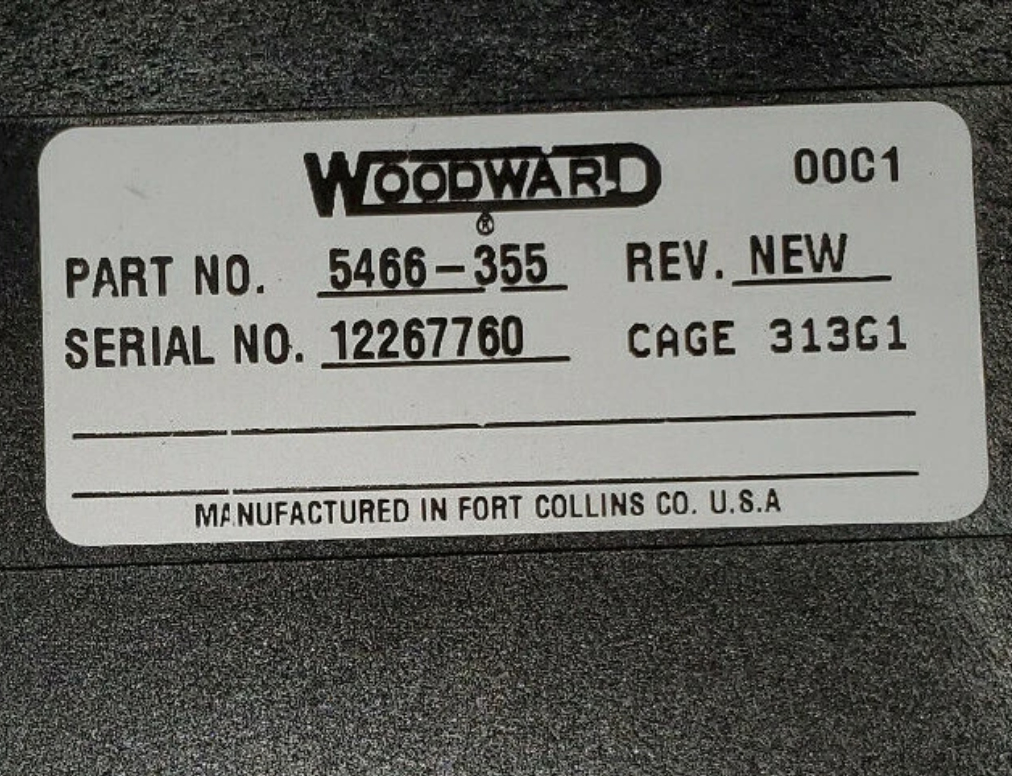

5466-355 Woodward Netcon Remote Cassis Module

5466-355 Woodward NETCON REMOTE CHASSIS TRANSCEIVER MODULE

Информация о продукте:

Дополнительная информация:

Описание:

Этот модуль драйвера исполнительного механизма получает цифровую информацию от ЦП и генерирует четыре пропорциональных сигнала драйвера исполнительного механизма. Эти сигналы пропорциональны, и их максимальный диапазон составляет от 0 до 25 мА постоянного тока или от 0 до 200 мА постоянного тока. Рисунок 10-5 представляет собой блок-схему четырехканального модуля драйвера исполнительного механизма. Система записывает выходные значения в двухпортовую память через интерфейс VME-bus.

Микроконтроллер масштабирует значения, используя калибровочные константы, хранящиеся в EEPROM, и планирует выходные данные в нужное время. Микроконтроллер контролирует выходное напряжение и ток каждого канала и предупреждает систему о любых неисправностях канала и нагрузки. Система может индивидуально
отключить драйверы тока. Если обнаружена неисправность, которая препятствует работе модуля, либо микроконтроллером, либо системой, загорится светодиод FAULT.

10.3.3—Установка
Модули вставляются в направляющие для плат в шасси контроллера и подключаются к материнской плате. Модули удерживаются на месте двумя винтами, один вверху и один внизу передней панели. Также вверху и внизу модуля находятся две ручки, которые при переключении (выдвижении наружу) перемещают модули достаточно далеко, чтобы платы отсоединились от разъемов материнской платы.

10.3.4—Справка по FTM
См. главу 13 для получения полной информации о полевой проводке для четырехканального модуля исполнительного механизма FTM. См. Приложение A для перекрестной ссылки номеров деталей для модулей, FTM и кабелей.

10.3.5—Поиск и устранение неисправностей
Каждый модуль ввода/вывода имеет красный светодиод неисправности, который указывает состояние модуля. Этот светодиод поможет при поиске и устранении неисправностей, если у модуля возникнет проблема. Горящий красный светодиод указывает на то, что контроллер исполнительного механизма не обменивается данными с модулем ЦП. Мигающие красные светодиоды указывают на внутреннюю проблему с модулем, и рекомендуется замена модуля.
