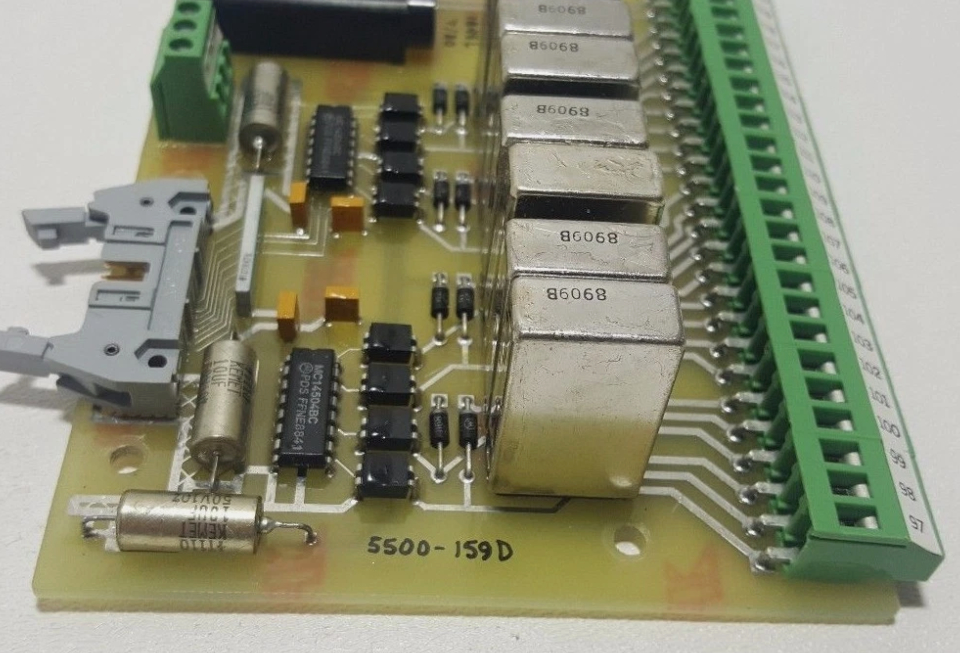

5500-159D Woodward Relay Relay Board

5500-159D ПЛАТА ПРОВЕДЕНИЯ ВУДВАРДОВСКОГО РЕЛЕ

Подробная информация о продукте:

Дополнительная информация:

Описание:

В данном руководстве описывается цифровое управление Woodward Peak 150 для паровых турбин и портативный программист (9905-292), используемый для его программирования.  Installation & Hardware (Chapter 2)  Overview of Turbine System Operation (Chapter 3)  Peak 150 Inputs & Outputs (Chapter 4)  Peak 150 Control Functions (Chapter 5)  Explanation of Operating Procedures (Chapter 6)  Overview of Hand Held Programmer and Menus (Chapter 7)  Set up of Configuration menus (Chapter 8)  Set up of Service menus (Chapter 9)  Detailed Functional Block Diagram (Chapter 10)  Modbus Communications (Chapter 11)  Troubleshooting (Chapter 12)  Service Options (Chapter 13)  Program Worksheets (Appendix) Parameter names are shown in all capital letters and match the syntax as seen on the Hand Held Programmer or the plant wiring diagram.

Рисунок 2-1 представляет собой очертание устройства управления Peak 150. Все компоненты управления Peak 150 содержатся в одном корпусе NEMA 4X. корпус может быть установлен внутри или снаружи.Доступ к внутренним компонентам осуществляется через дверь с правой рукой, которая закрывается шестью винтамиПриблизительные размеры корпуса составляют 19 x 12 x 4 дюйма (примерно 483 x 305 x 102 мм).Одно отверстие имеет диаметр около 25 мм (1 дюйм)Эти отверстия принимают либо английские, либо метрические стандартные узлы.

Все внутренние компоненты промышленного класса. Компоненты включают в себя процессор (центральный процессор), его память, переключатель питания, все реле, все входные/выходные схемы,и все коммуникационные схемы для дисплея входной двери, сенсорная клавиатура, дистанционная связь RS-232, RS-422 и RS-485 Modbus.

Монтаж Стандартный корпус управления Peak 150 должен быть вертикально установлен на стену или стойку длиной 19 дюймов (483 мм), позволяя достаточно места для открытия крышки и доступа к проводам.один с правой стороны и один с левой стороны, разрешает безопасную установку.

Электрические соединения Все электрические соединения должны осуществляться через два отверстия в нижней части корпуса к конечным блокам внутри корпуса.Проведите все низкоточные линии через большой проводный порт. Проводка всех линий высокого тока через небольшой порт проводки. Проводка для каждого MPU и для каждого привода должна быть отдельно защищена.Контактные входы могут быть объединены в один многопроводниковый кабель с одним общим щитомЗащита должна быть подключена только к управляющему устройству Peak 150.

• ПЛАТКА КОНТРОЛА РЕЛЕ
• ОДНАЯ ПОРТ
• 8-релейный массив
• Терминалы зажима
• 250 V 1 A КРАСНЫЙ КОМПЛЕТ
