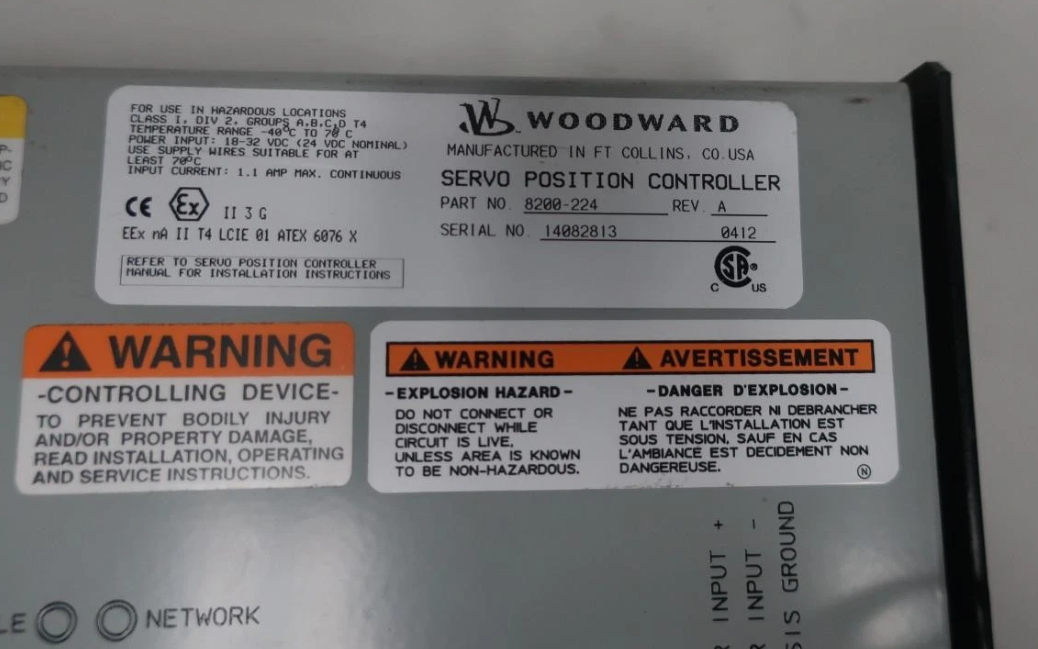

8200-224 Контроллер положения сервоприводов Woodward

8200-224 Контроллер положения сервопривода Woodward

Информация о продукте:

Дополнительная информация:

Описание:

8200-226 - это новейшая выпущенная модель SPC (контроллера положения сервопривода). Она заменяет модели 8200-224 и 8200-225. SPC позиционирует гидравлический или пневматический привод на основе сигнала запроса положения, полученного от системы управления. SPC позиционирует однокатушечный привод, используя одно- или двухпозиционные устройства обратной связи. Сигнал запроса положения может быть отправлен в SPC через DeviceNet, 4–20 мА или оба. Программное обеспечение, работающее на персональном компьютере (ПК), позволяет пользователю легко настраивать и калибровать SPC.

Сервисный инструмент SPC используется для настройки, калибровки, регулировки, мониторинга и устранения неполадок SPC. Сервисный инструмент работает на ПК и взаимодействует с SPC через последовательное соединение. Разъем последовательного порта представляет собой 9-контактный разъем sub-D и использует прямой кабель для подключения к ПК. Woodward предлагает комплект адаптера USB - 9-контактный последовательный порт, если это необходимо для новых компьютеров, у которых нет 9-контактного последовательного разъема (P/N 8928-463).

Этот комплект содержит USB-адаптер, программное обеспечение и последовательный кабель длиной 1,8 м (6 футов). (См. главу 4 для получения инструкций по установке сервисного инструмента SPC.) SPC настраивается с помощью редактора файла конфигурации сервисного инструмента SPC для создания файла, который затем загружается в SPC. Сервисный инструмент SPC также может считывать существующую конфигурацию из SPC в редактор файла конфигурации.

При первом подключении SPC к приводу его необходимо откалибровать по датчику обратной связи по положению привода. Пользователь руководствуется процессом калибровки с помощью сервисного инструмента. Калибровку также можно выполнить с помощью системы управления через ссылку DeviceNet. Процедуру калибровки можно найти в файле справки GAP™.

SPC требует источник напряжения от 18 до 32 В постоянного тока с максимальной силой тока 1,1 А. Если для питания используется аккумулятор, необходима зарядка аккумулятора для поддержания стабильного напряжения питания. Линия электропитания должна быть защищена предохранителем 5 А, 125 В, способным выдерживать пусковой ток 20 А, 100 мс при подаче питания.
