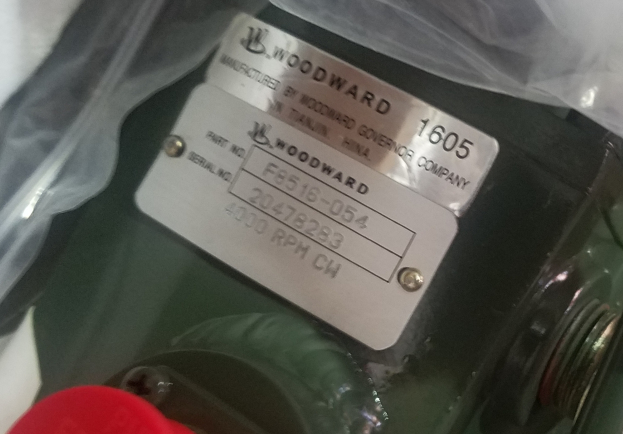

F8516-054 Woodward TG-13 Губернатор

Woodward TG-13 и TG-17 - это механико-гидравлические регуляторы скорости с характеристикой статической неравномерности для управления паровыми турбинами — приложения, где изохронная (постоянная скорость) работа не требуется.

Регуляторы TG-13 и TG-17 имеют полный ход вала 40 градусов. Рекомендуемый ход от положения без нагрузки до положения полной нагрузки составляет 2/3 от полного хода регулятора. См. рисунок 1-1 для графического представления максимальной рабочей мощности регуляторов и информации о ходе вала регулятора.

Выход регулятора обеспечивается через зубчатый вал, выходящий с обеих сторон корпуса. Внутренний насос для регуляторов рассчитан на работу в стандартных диапазонах скоростей: • от 1100 до 2400 об/мин • от 2400 до 4000 об/мин • от 4000 до 6000 об/мин Регулятор TG-13 работает с внутренним давлением масла 1034 кПа (150 фунтов на квадратный дюйм), а TG-17 работает с внутренним давлением масла 1379 кПа (200 фунтов на квадратный дюйм). Любой регулятор настраивается на диапазон скоростей, указанный заказчиком при заказе. Высокоскоростной регулятор (от 4000 до 6000 об/мин) может потребовать теплообменник в некоторых приложениях (см. конец главы 2, Когда необходим теплообменник?). Оба регулятора способны управлять в диапазоне скоростей ниже указанного с некоторой потерей выходного крутящего момента и производительности.

Регуляторы доступны либо с чугунным корпусом, либо с литым алюминиевым корпусом. Для стабильной работы регулятора требуется статическая неравномерность. Неравномерность устанавливается на заводе, но регулируется внутренне. Доступны два способа настройки скорости. Винтовая настройка скорости является стандартной. Настройка скорости рычагом является опциональной и обеспечивается зубчатой сборкой вала, выходящей с обеих сторон крышки.
