IS200TBCIS2C(IS200TBCIS2CCD) Дискретная входная клеммная плата GE

IS200TBCIS2C(IS200TBCIS2CCD) Дискретная входная клеммная плата GE

Информация о продукте:

Дополнительная информация:

Описание:

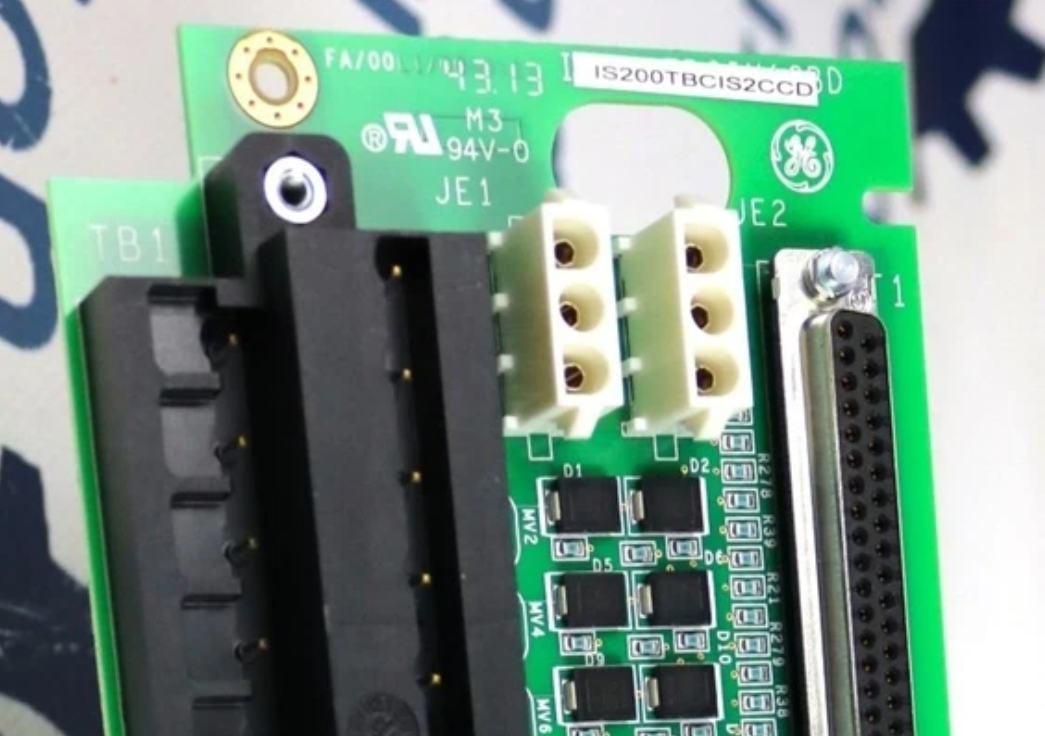

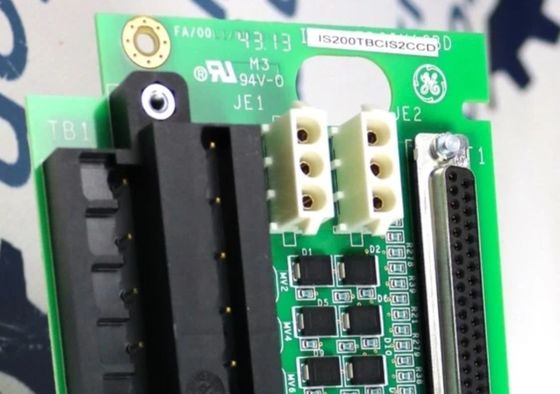

General Electric Speedtronic Mark VIeS IS200TBCIS2C - это дискретная входная клеммная плата и она разработана как клеммная плата для системы Mark VI. Это очень длинная печатная плата с рядом электрических компонентов, включая две клеммные колодки для размещения набора клемм. Каждая из этих клеммных колодок имеет 48 серебряных металлических клемм или двадцать четыре клеммы. Они обозначены TB1 и TB2 и имеют номер, нанесенный на них белым шрифтом. Эта плата также имеет пять твердотельных красных конденсаторов, расположенных между небольшими, полностью сферическими клеммными колодками. Дополнительные компоненты были размещены в нескольких параллельных рядах по четыре компонента в каждом в середине платы.

• Она имеет фильтры на каждом входе, которые уменьшают высокочастотный шум, а также подавляют скачки напряжения. Каждый вход имеет пару клеммных точек, с одним винтом, подающим положительный источник постоянного тока, а другим обеспечивающим возврат на плату.

• Первые 21 входа в настоящее время нагружены на 2,5 мА на точку, в то время как последние три нагружены на 10 мА. На плате нет аппаратных настроек или перемычек.
