23BA22 1KGT004800R5002 ABB Модуль управления выходом

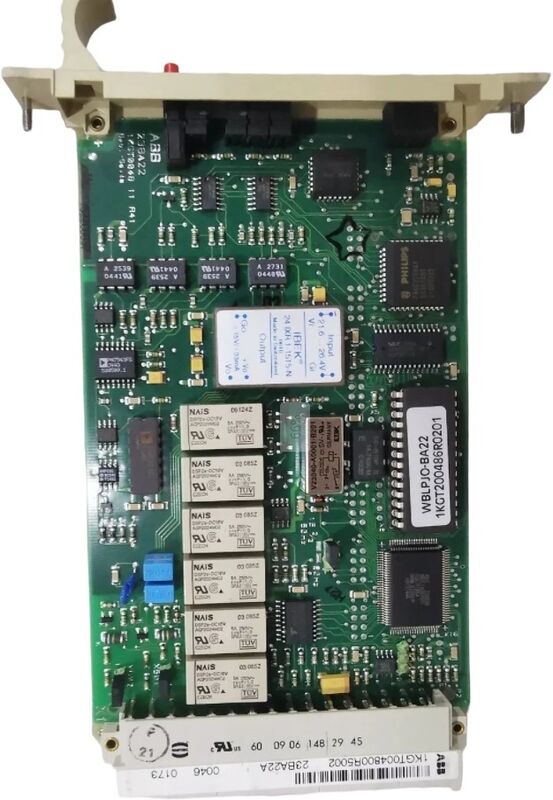

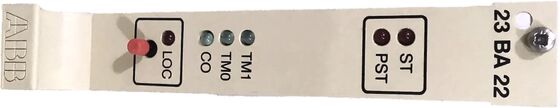

ABB Command Output Monitoring Module Board (23BA22 1KGT004800R5002) представляет собой сложный компонент системы управления, предназначенный для применения в промышленной автоматизации.

Этот модуль контроля за выходом команды выполняет критические функции проверки в системах управления.коммуникационный блок и модуль выходной платы запускают последовательность проверки до выпускаПроверка (1-из-n) активируется на панели управления выходом 23BA22,одновременно измеряя сопротивление интерпозиционного реле в коммутируемой выходной схеме и сравнивая его с параметризированными верхними и нижними границами. Когда измеренное сопротивление падает в пределах определенного диапазона, команда объекта выпускается через двоичную выходной плату 23BA20.с непрерывным мониторингом длительности импульсаВыход деактивируется либо по сигналу ответа, либо по истечении срока действия таймера на 23BA22. Если любое условие испытания не выполняется во время этих проверок, команда немедленно отменяется. В стандартных приложениях станции RTU для проверки (1 из n) достаточно одной доски 23BA22.Для конфигураций с несколькими типами релей с различными значениями сопротивления, плата 23BA22 может поддерживать две независимые контрольные схемы при условии, что отдельный изолированный источник напряжения подает вспомогательное испытательное напряжение.
